Incollatrice tipo H
www.store.karl-wetzel.com
Specifiche tecniche:
| E – 1000 | E – 1400 | E – 1800 | |
| Lunghezza circa. | 3900 millimetri | 3900 millimetri | 3900 millimetri |
| Larghezza ca. | 1500 millimetri | 1900 millimetri | 2300 millimetri |
| Altezza circa. | 2200 millimetri | 2400 millimetri | 2600 millimetri |
| Peso circa. | 1300 chili | 1500 chili | 1700 chili |
| Articolo n. | 7.102.100 | 7.102.140 | 7.102.180 |
Descrizione

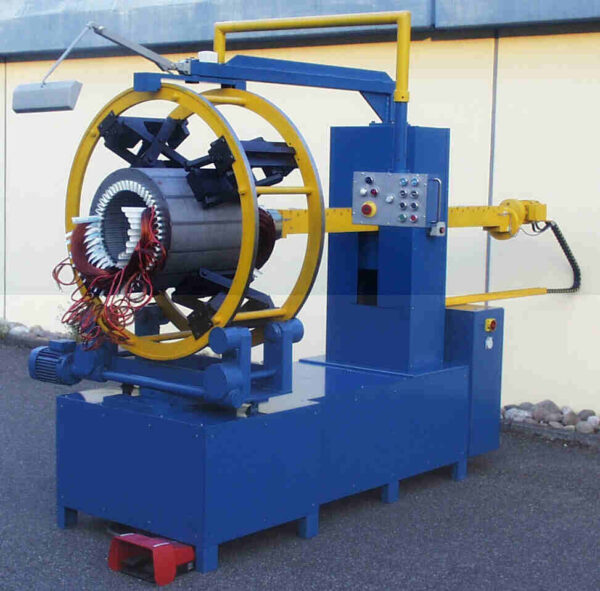

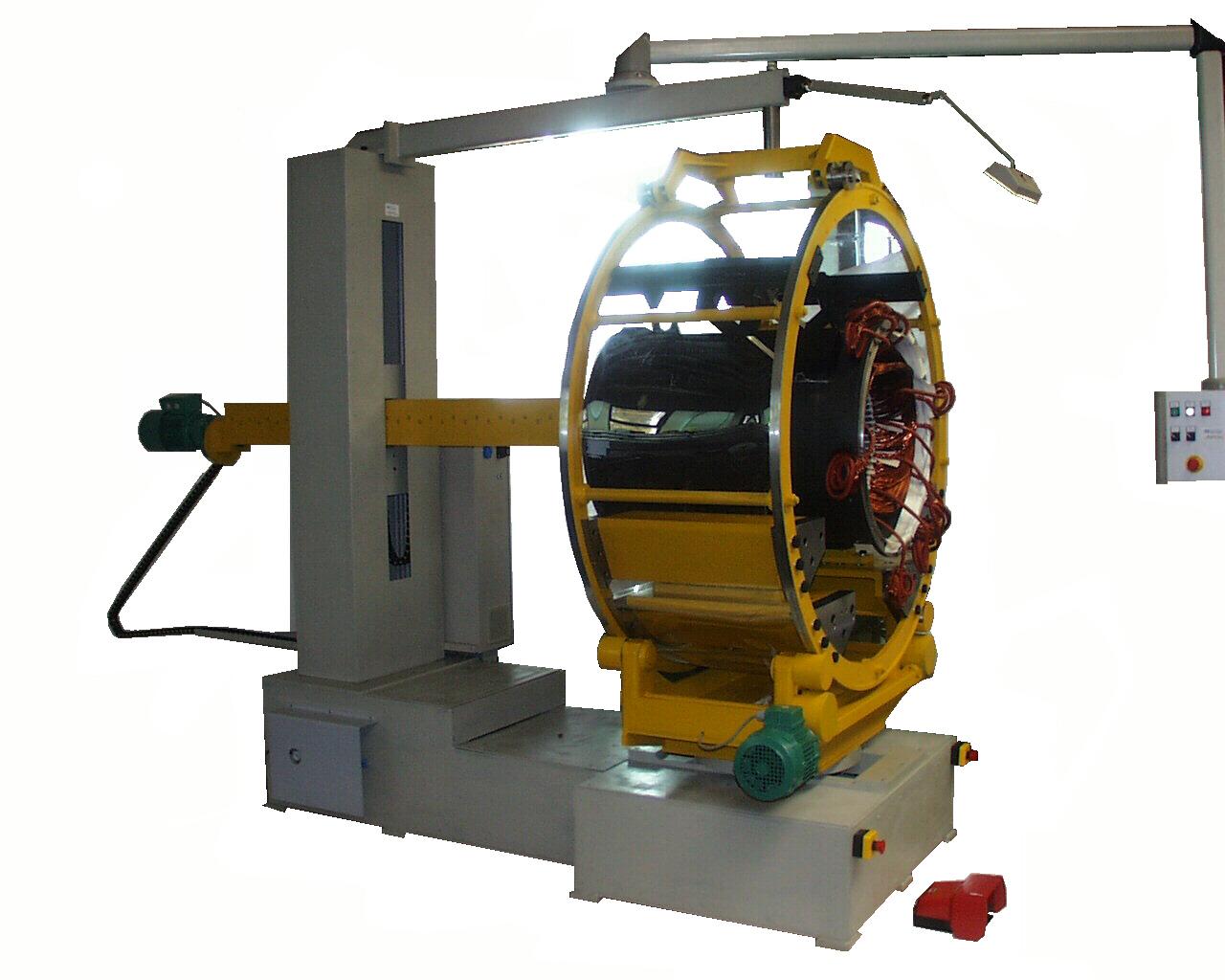

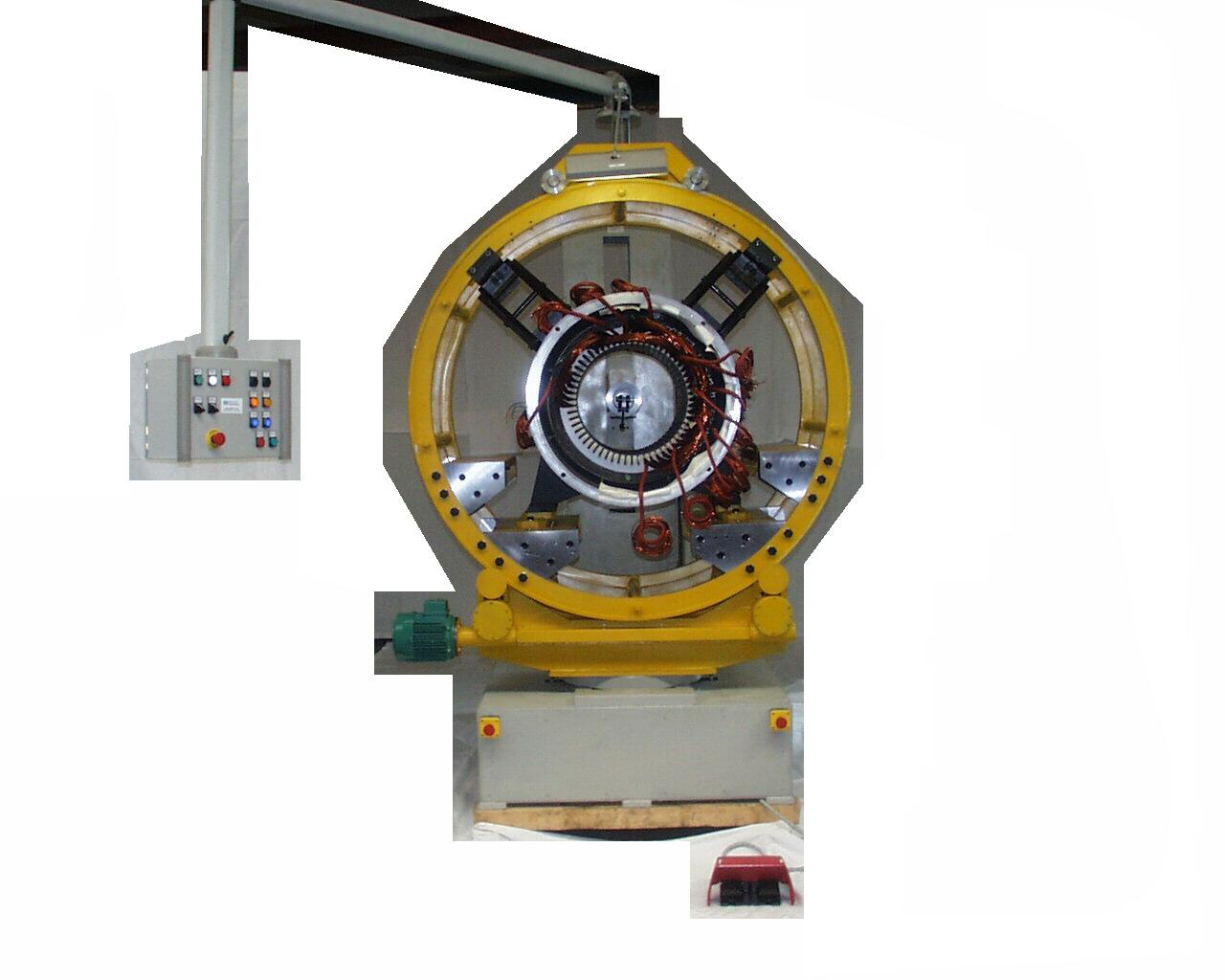

Macchina imbutitrice H-1000 per motori IEC 180-315 (con carcassa) e motori IEC 200-355 (senza carcassa). Le dimensioni della macchina H-1200/ H-1400 / H-1800 possono essere personalizzate su richiesta.
Specifiche tecniche:
| Opzioni di serraggio: | Anello di serraggio con 3 forbici di serraggio | X |
| Anello di serraggio con 4 forbici di serraggio | opzione | |
| Anello di serraggio con 1 forbice di serraggio e supporti statore sostituibili | opzione | |
| per dimensioni motore: | con alloggiamento (norma IEC) | 180 – 315 |
| senza alloggiamento (norma IEC) | Da 200 a 355 | |
| Capacità di serraggio con cesoie di serraggio monostadio (standard) minimo diametro massimo diametro |
300 millimetri 680 millimetri |
|
| Capacità di serraggio con forbici di serraggio a 2 stadi (opzione) minimo diametro massimo diametro |
250 millimetri 520 millimetri |
|
| Lunghezza massima del pacco. | 800 millimetri | |
| Corsa di retrazione max. | 1150 millimetri | |
| Forza di trazione | 5000 N | |
| Posizionamento: | Anello di serraggio girevole elettricamente | 360° |
| Anello di serraggio girevole elettricamente | 180° | |
| Meccanismo retrattile: | Metodo di lavoro | tirando |
| Portautensili | magnetico | |
| Valori di connessione | 3 x 400 V 50 Hz | |
| Dimensioni: | Lunghezza circa. | 3900 millimetri |
| Larghezza ca. | 1500 millimetri | |
| Altezza circa. | 2200 millimetri | |
| Peso ca. | 1300 chili | |
| Articolo n. | 7.102.100 |
